Protel 99SE 是 Altium 公司推出的经典电子设计自动化（EDA）软件，自发布以来便在全球电子工程师和电路设计爱好者中享有盛誉。它集原理图编辑、PCB 布局布线、信号完整性分析、元件库管理于一体，为用户提供了从电路概念到生产文件输出的完整设计流程。作为一款功能强大且成熟稳定的工具，Protel 99SE 特别适合教学培训、中小型项目研发以及个人电子制作，其直观的操作界面和丰富的设计资源，至今仍是许多工程师入门的首选。无论是初学者还是资深专家，都能借助它高效完成高质量的电路板设计。

核心功能玩法与设计亮点

原理图编辑与智能连线：

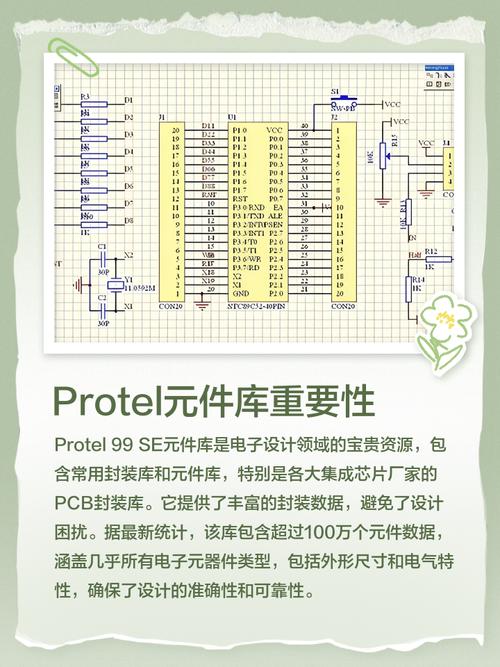

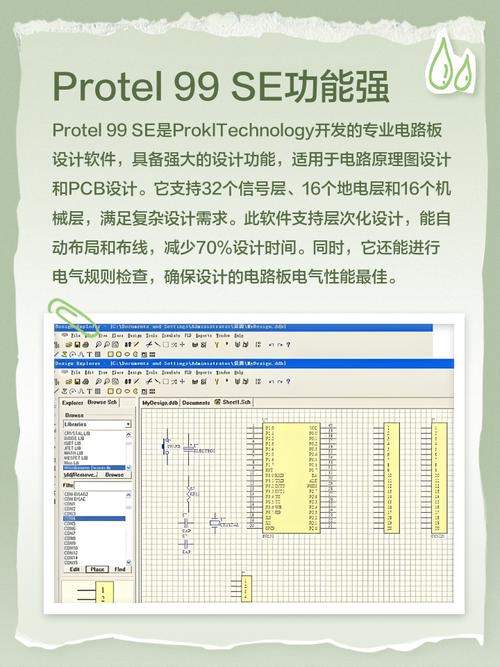

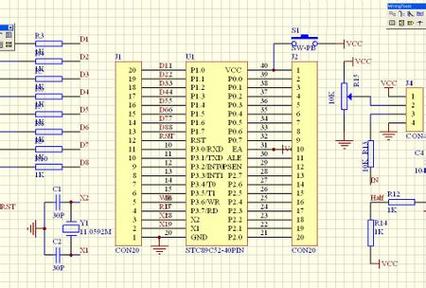

Protel 99SE 提供了灵活的原理图绘制环境，支持丰富的电气符号和智能连线功能。您可以通过简单的拖拽和网络标签快速搭建电路连接，并利用 ERC（电气规则检查）工具自动校验设计错误，显著提升设计准确率。其自带的强大元件库包含数千种常用器件，同时支持自定义封装扩展，满足各种个性化需求。

PCB 布局布线引擎：

PCB 设计是 Protel 99SE 的核心强项。它支持多层板设计，提供自动布线和交互式布线两种模式，并具备设计规则检查（DRC）功能，确保走线宽度、间距、过孔大小等参数符合制造要求。您还可以利用 3D 预览功能直观查看板卡效果，提前发现机械冲突，减少打样返工成本。

信号完整性分析：

对于高速数字电路，Protel 99SE 内置了基本的信号完整性分析工具，可检查反射、串扰、地弹等问题。设计者能够设置传输线阻抗、驱动端与接收端参数，并观察仿真波形，从而优化终端匹配和走线策略，提升系统稳定性。

丰富的文件输出与 CAM 支持：

软件支持输出 Gerber、ODB++ 等标准制造文件，并内置 CAM 编辑器，方便您查看和修改光绘文件。同时，它也能导出 BOM 物料清单，直接用于采购和生产，实现设计与制造的无缝衔接。

设计操作与规则配置详解

实用操作指南与常见问题解决

高危警示： 在 Windows 7 及以上系统安装 Protel 99SE 时，务必使用管理员身份运行安装程序，并关闭 UAC 用户账户控制，否则可能导致文件注册失败或软件无法启动。安装完成后，请勿直接运行主程序，应先打开一次“Server”菜单下的“License”进行授权确认。

强制操作： 若系统缺少必要的动态链接库，例如“MSVBVM60.DLL”或“comctl32.ocx”，请先在站内搜索“VB运行库”或“微软常用运行库”下载安装，否则软件会提示“无法启动此程序，因为计算机中丢失xxx.dll”。

优化技巧： 在 PCB 设计时，建议将“Board Options”中的“Measurement Unit”设为“Metric”，并开启“Snap To Grid”功能，可显著提升元件对齐效率。同时，定期使用“File→Save All”保存多文件工程，防止意外崩溃丢失数据。

温馨提示： 软件默认安装在 C 盘，若您的系统盘空间紧张，可在安装时选择自定义路径，但请确保路径中不包含中文字符，否则可能导致元件库加载异常。对于闪退问题，尝试以兼容模式运行（右键属性→兼容性→选择 Windows XP SP3）。

移动端与电脑端操作差异：本软件专为 PC 端设计，使用鼠标与键盘操作效率最高。若使用平板远程桌面连接，建议开启“虚拟鼠标模式”，并放大界面显示比例，但部分菜单拖拽操作可能响应延迟，故不推荐移动端长时间设计。遇到黑屏时，请检查显卡驱动是否为最新，并尝试禁用硬件加速（菜单“Preferences”→Display）。

卡顿处理：当打开大型 PCB 文件时，若出现界面卡顿，可关闭“View→Refresh”的实时刷新，并减少显示层数，仅保留当前工作层。后台管控方面，请关闭杀毒软件的实时监控或添加信任目录，避免文件被误隔离。

小编推荐同类软件

常见问题FAQ

Q1：Protel 99SE 如何在 Win10 上稳定运行？

建议以 Windows XP SP3 兼容模式运行，并勾选“以管理员身份运行”。若仍闪退，可关闭数据执行保护（DEP）或使用虚拟机安装 XP 系统。

Q2：原理图导入 PCB 时丢失元件怎么办？

请检查原理图的元件是否都绑定了正确的封装。在原理图编辑器中，双击元件打开属性，确认“Footprint”字段非空且存在于当前库中。若缺失，需手动添加封装并重新更新 PCB。

Q3：如何制作自定义元件库并调用？

可使用“File→New→Library”创建原理图库或 PCB 库，绘制封装后保存为 .lib 文件。然后在库浏览器中点击“Add/Remove”将其添加到当前工程，即可在设计中调用。

Q4：自动布线不成功且报错？

多为设计规则冲突导致。请检查“Design Rules”中的间距、线宽、过孔尺寸是否过小，或清除已有的预拉线。也可尝试将自动布线策略改为“Default 2 Layer Board”等预设方案。

适用场景和人群

电子工程专业学生：课程设计、毕业设计必备工具，通过实践掌握原理图与 PCB 设计流程，为就业打下基础。

硬件开发工程师：适用于中小型项目研发，快速完成方案验证与打样，其稳定的性能在老式设备维护领域仍有一席之地。

电子爱好者与创客：DIY 制作智能家居、机器人等电子作品时，用于设计可靠的电路板，实现创意落地。

职业培训讲师：作为教学软件，因操作逻辑清晰且资源丰富，适合开展 EDA 技术培训课程。

用户评价

用户“电路小王子”：用了十年，经典永不过时！虽然界面老，但功能一点不落伍，我的很多产品都是靠它设计的。

用户“秋叶原的猫”：第一次学画板就是用的 99SE，教程多，好上手，现在还能处理简单项目，怀旧必备。

用户“硬件老兵”：公司老设备维护全靠它，兼容性好，保存的文件版本低，客户都能打开，省心。

编辑测评

作为一款二十多年前的软件，Protel 99SE 在今天的 EDA 市场中依然占有一席之地，这本身就是奇迹。它没有现代软件的炫酷界面，但胜在轻量、稳定，对硬件配置要求极低，在老旧电脑上也能流畅运行。对于初学者，它是最好的启蒙工具，能让你深刻理解电路设计的底层逻辑。当然，若你追求更高效的团队协作与 3D 集成，可能需要转向 Altium Designer。但总体而言，Protel 99SE 依然是值得珍藏的实用工具。

更新日志

修复了部分环境下启动崩溃的问题，增强稳定性。

优化了中文语言包显示，减少乱码现象。

更新元件库，新增常用单片机与传感器模型。
