Protel 99SE 是 Altium 公司推出的一款经典电子设计自动化（EDA）软件，广泛应用于电路原理图绘制、PCB 布局布线、信号完整性分析及电路仿真等领域。作为电路设计行业的里程碑产品，Protel 99SE 凭借其强大的功能、稳定的性能和友好的操作界面，至今仍被全球众多电子工程师、教育工作者和硬件爱好者所使用。无论是初学者学习电路设计，还是专业人士进行复杂 PCB 开发，Protel 99SE 都能提供高效可靠的解决方案。本站提供的 Protel 99SE 电脑版为官方正版资源，支持 Windows 系统，安装简便，兼容性强，是您进行电路设计与开发的得力助手。

核心功能亮点

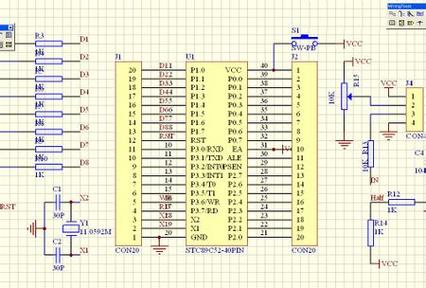

原理图编辑:

Protel 99SE 提供强大的原理图编辑功能，支持超过 30000 个元器件符号库，用户可快速绘制复杂电路原理图。编辑器支持层次化设计，可将大型电路拆分为多个子图，便于管理和团队协作。同时，内置电气规则检查（ERC）功能，自动检测连接错误、引脚冲突等问题，确保设计正确性。此外，原理图与 PCB 之间支持双向同步更新，修改原理图后 PCB 自动更新，极大提升设计效率。

PCB 布局布线:

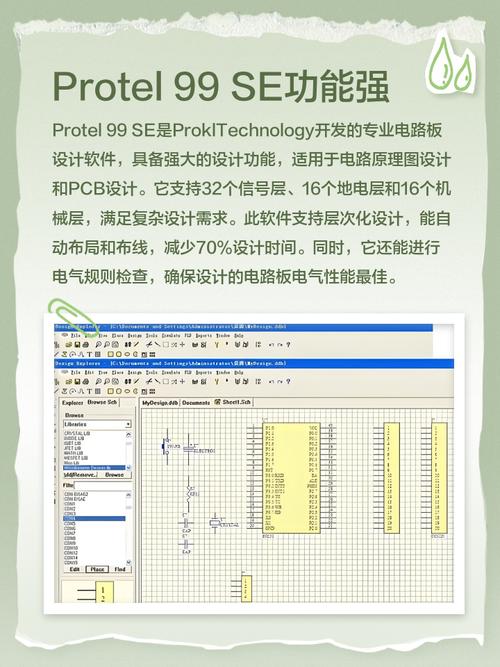

Protel 99SE 的 PCB 设计模块支持多层板（最高 32 层）设计，提供智能布线器，支持自动布线和交互式手动布线。用户可根据设计规则设置线宽、间距、过孔尺寸等参数，满足不同制造工艺要求。同时，内置设计规则检查（DRC）功能，实时监控布线质量，避免短路、开路等错误。PCB 编辑器还提供 3D 预览功能，直观查看板卡立体效果，便于检查元器件布局合理性。

电路仿真:

Protel 99SE 集成了混合信号电路仿真器，支持 SPICE 模型，可对模拟电路、数字电路及混合电路进行仿真分析。用户无需额外安装仿真软件，即可在原理图环境中直接运行瞬态分析、交流分析、直流扫描等仿真，快速验证电路性能。仿真结果以波形图形式呈现，便于用户分析电路响应，优化设计参数。该功能特别适合教学演示和电路验证，帮助用户在设计早期发现并解决问题。

软件详细使用指南

实用小贴士

安装 Protel 99SE 时，建议关闭杀毒软件，避免误报导致安装失败。
安装完成后，以管理员身份运行软件，确保所有功能正常。
若在 Windows 10/11 系统上运行出现兼容性问题，右键点击程序图标，选择“属性”→“兼容性”，勾选“以兼容模式运行这个程序”，并选择 Windows XP (Service Pack 3)。
存储设计文件时，建议使用专用文件夹，并定期备份，防止数据丢失。
运行软件时，若出现卡顿，可尝试关闭后台不必要的程序，释放内存资源。
对于复杂设计，建议开启自动保存功能，设置保存间隔为 15 分钟，避免意外断电造成损失。

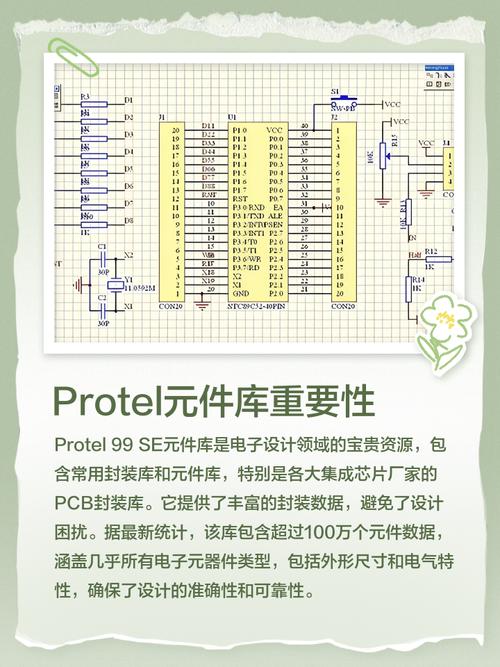

若原理图库缺失元器件，可从 Altium 官网下载扩展库，或使用库编辑器自行创建。
PCB 布线时，注意电源线和地线宽度应适当加粗，以减小压降和噪声。
若出现闪退问题，请更新显卡驱动，并检查系统是否满足最低配置要求。
使用仿真功能时，需确保已安装 SPICE 仿真引擎，若缺失可运行安装包中的“仿真引擎修复工具”。

小编推荐同类软件

常见问题FAQ

Q：Protel 99SE 在 Windows 10 上无法安装怎么办？

A：请右键点击安装程序，选择“属性”→“兼容性”，勾选“以兼容模式运行这个程序”，并选择 Windows XP (Service Pack 3)，然后重新运行安装程序。若仍无法安装，可尝试关闭 UAC 和杀毒软件。

Q：原理图编译时提示引脚冲突如何解决？

A：通常是因为元件引脚名称重复或网络标签连接错误。检查元件库引脚定义，确保每个引脚唯一，并核对网络标签是否正确命名，修正后重新编译。

Q：PCB 自动布线时卡顿或死机怎么处理？

A：尽量简化布线规则，减少不必要的约束；同时关闭其他占用内存的程序。若仍卡顿，可尝试将布线区域分割为多个小区域分别布线。

Q：如何将 Protel 99SE 的工程文件转换为高版本格式？

A：可使用 Altium Designer 直接打开 .ddb 文件，并另存为高版本工程格式。建议先备份原文件，以免转换过程中出错。

适用场景和人群

电子工程专业学生：

学习电路设计、完成课程作业和毕业设计，掌握经典 EDA 工具的使用，为未来职业发展打下基础。

硬件开发工程师：

进行产品原理图设计和 PCB 布局布线，快速完成原型验证和批量生产前的设计工作，提高研发效率。

电子竞赛参赛者：

备战电子设计竞赛，利用仿真功能验证电路功能，优化设计参数，提升作品竞争力。

电子爱好者/创客：

制作智能硬件、DIY 电子项目，通过 Protel 99SE 设计定制电路板，将创意转化为现实。

用户评价

“用了很多年，从大学到工作一直用 Protel 99SE，简单易用，功能完全够用，经典就是经典！”电子工程师老张

“教程多，遇到问题网上都能找到答案，对于新手来说非常友好，适合入门学习。”在校大学生小李

“虽然软件比较老，但稳定可靠，公司仍在用它画板子，效率很高。”硬件主管王工

编辑测评

Protel 99SE 虽然年代久远，但其核心功能依然扎实，对于中低复杂度电路设计完全够用。软件启动速度快，占用资源少，在老旧电脑上也能流畅运行。界面经典但稍显陈旧，新手需要一定时间熟悉。综合来看，它是一款性价比极高的电路设计工具，尤其适合教育场景和中小型项目。

更新日志

修复了在特定分辨率下界面显示不全的问题。

优化了原理图编译时对重复网络标签的检测提示。

增强了与部分 Windows 系统的兼容性，减少闪退现象。
